Монтаж производится в соответствии с требованиями, предъявляемыми к монтажу охранно-пожарной сигнализации. Тип применяемых датчиков и места их установки выбираются с тем расчетом, чтобы перекрыть все возможные пути проникновения на охраняемый объект.
Контроллер обеспечивает питание датчиков суммарным током не более 160 mA. При необходимости обеспечить больший ток следует использовать отдельный источник питания для датчиков.
Место установки контроллера выбирается из следующих соображений:
Контроллер крепится на стене с помощью саморезов за крепежные ушки корпуса.
Как правило, используются датчики с выходом типа "нормальнозамкнутый сухой контакт". При этом последовательно с цепочкой датчиков необходимо установить резистор такого номинала, чтобы суммарное сопротивление шлейфа находилось в диапазоне: 3 - 4кОм.
Датчики, контролирующие входную дверь или помещение за входной дверью (прихожую), необходимо подключать к зоне №1, имеющей программируемую задержку на срабатывание.
Смонтируйте датчики в соответствии с прилагаемыми к ним инструкциями, объедините их в зоны и подключите к клеммникам контроллера в соответствии со схемами подключения:

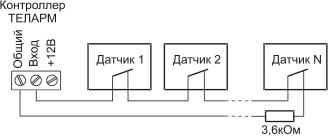

для датчиков, не требующих источника питания (магнитоконтактные, электроконтактные извещатели и т.п.);

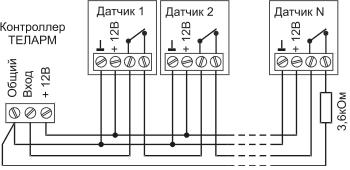

для датчиков, использующих внешний источник питания (инфракрасные, СВЧ, дымовые извещатели и т.п.). Каждая зона представлена группой из трех клемм. Назначение клемм в каждой группе (слева направо): 1 - общий провод, 2- объединенный сигнальный провод от датчиков, 3 - плюсовой провод питания датчиков +12В. Если используется менее 4-х зон, то к клеммникам незадействованных зон должны быть подключены резисторы 3,6кОм, как это и было при поставке контроллера. После монтажа проконтролируйте тестером общее сопротивление каждого шлейфа.
Закрепите считыватель электронных ключей вблизи входной двери внутри помещения. Подключите считыватель к контроллеру с помощью кабеля, входящего в комплект.
Кабель желательно проложить скрытно, чтобы не демаскировать контроллер.
Подключите исполнительные устройства к релейным выходам контроллера в соответствии с приведенной ниже схемой.
Если будет использоваться режим автоматического включения сирены (сигнального устройства, прожектора и т.д.) при нарушении охранной зоны, то сирену необходимо подключить к реле №3.
Если необходимо управлять мощными устройствами, то следует использовать промежуточные реле соответствующей мощности.
Вставьте в сотовый телефон активированную SIM-карту с положительным балансом.
Включите сотовый телефон и убедитесь в его работоспособности, отправив с него и приняв на него пробные SMS.
Удалите с SIM-карты все SMS.
Убедитесь, что в телефонной книжке свободны от записей ячейки с номерами от 100 по 109, т.к. эти записи будут затёрты при инициализации системы.
Подключите шлейф с разъемом, находящийся в "кармане" контроллера, к разъему внизу сотового телефона и опустите телефон в "карман".
Вставьте штекер адаптера питания в контроллер, а адаптер - в розетку 220 В.
Если используется резервный аккумулятор, то его следует предварительно зарядить, т.к. при подключении глубоко разряженного аккумулятора из-за чрезмерного стартового зарядного тока может сработать плавкий предохранитель, расположенный на плате контроллера.
Аккумулятор подключается к контроллеру с помощью разъема, входящего в комплект поставки ("+" подключается к наружному контакту, а "-" к внутреннему). Контроллер обеспечивает эффективную зарядку аккумулятора емкостью не более 7Ач.
Если в 100-й ячейке телефонной книжки SIM-карты отсутствует телефонный номер, то спустя несколько секунд после первоначальной инициализации контроллер сформирует в телефонной книжке шаблон списка телефонов, по которым будет производиться рассылка тревожных сообщений.
Список состоит из номера основного телефона, располагающегося в ячейке №100 и 9-ти дополнительных в последующих ячейках. Необходимо отредактировать этот список, занеся в него нужные Вам номера в международном формате, т.е. для Российской Федерации номер должен начинаться с +7.
Например, номер сотового телефона МТС может выглядеть как +79161234567, а номер сотового телефона с прямым московским номером как +70951234567.
Внесите в этот список нужное вам количество телефонных номеров, при этом обязательно должен быть заполнен по крайней мере номер основного телефона. Система не будет запускаться, не обнаружив номер основного телефона, и оповестит об этом музыкальным проигрышем сотового телефона. Поэтому, т.к. первоначально после загрузки шаблона номер основного телефона не заполнен, то, услышав проигрыш, заполните этот номер, отключите электропитание контроллера и через несколько секунд снова включите его, перезапустив тем самым систему. Дальнейшие сообщения система будет выдавать в виде SMS по этому номеру.
Если на SIM-карте удалены все SMS, то при первоначальном запуске контроллер загружает в память SIM-карты шаблон с настройками по умолчанию. Они содержатся в SMS с названием Nastroyki в разделе c исходящими неотправленными SMS.
Последние 6 строк в настройках определяют регистрацию электронных ключей Touch Memory в системе. Изначально в системе не зарегистрировано ни одного электронного ключа. Чтобы иметь возможность ставить систему на охрану и снимать с охраны необходимо зарегистрировать хотя бы один ключ. Регистрация нового ключа возможна только при наличии мастер-ключа, код которого является паролем для процедуры регистрации.
Несмотря на то, что мастер-ключ позволяет ставить и снимать с охраны систему, его рекомендуется хранить отдельно и использовать только для регистрации дополнительных ключей, т.к. в случае его утери вы лишитесь возможности регистрировать новые ключи. Чтобы зарегистрировать ключ №1, вначале необходимо отредактировать в SMS с настройками соответствующую строчку таким образом: 1kluch=1. Затем следует перезапустить систему. При запуске, обнаружив в настройках необходимость регистрации ключа №1, система перейдет в режим ожидания ввода кода мастер-ключа, сигнализируя об этом равномерным миганием индикатора на считывателе электронных ключей. Не позднее 1 минуты необходимо приложить к контакту считывателя мастер-ключ. В момент касания сотовый телефон издаст два коротких звуковых сигнала. Если код приложенного ключа совпадает с кодом мастер-ключа, заложенным в систему при изготовлении, то система разрешает регистрацию нового электронного ключа, сигнализируя об этом непрерывным свечением индикатора на считывателе. После этого необходимо приложить к контакту считывателя регистрируемый ключ, в момент касания сотовый телефон также издаст короткий звуковой сигнал и затем отправит на основной телефон SMS-сообщение: Vnimanie! Ustanovlen novyi kluch.
После этого система готова к работе.
